芯天成仿真验证平台EsseSimulation

平台基于分层次存储和引擎架构、集成SPICE仿真、高性能仿真、分布式并行计算、交互式仿真等技术,为成熟和先进技术节点电路设计提供可靠的SPICE精度电路仿真。仿真电路容量提高一个量级,仿真速度可随计算资源的增加提升,配置电路图输入图形界面和高性能信号波形显示系统,并提供集成的电路调试环境,帮助快速查找解决电路仿真问题,解决当今高度集成的多功能电路设计仿真需求。

芯天成仿真验证平台

EsseSIM

EsseSchema

EsseWave

产品简介


芯天成并行电路仿真工具EsseSIM,是国微芯自主研发的新一代SPICE精准度、大容量、高性能电路仿真工具,以应对今天高度集成的多功能电路设计仿真需要,如post-layout仿真、电路可靠性仿真等,旨在为模拟电路设计、电路单元特征化、混合电路和数字电路模块验证等提供更好的仿真解决。

该产品基于分层次存储和引擎架构,集成SPICE仿真技术,高性能仿真技术,分布式并行计算技术,交互式仿真技术,支持业界标准SPICE模型、Verilog-A模型,兼容商业SPICE输入输出文件,为成熟和先进技术节点电路设计提供可靠的SPICE精度电路仿真,仿真电路容量提高一个量级,仿真速度可随计算资源的增加提升,配置电路图输入图形界面和高性能信号波形显示工具,并提供集成的电路调试环境,帮助快速查找解决电路仿真问题。


核心优势

  • 分层次存储和引擎架构,仿真电路容量达1亿以上晶体管;

  • 高精度、高性能仿真技术,提供可靠的SPICE精度,1.5-3倍的性能提升;

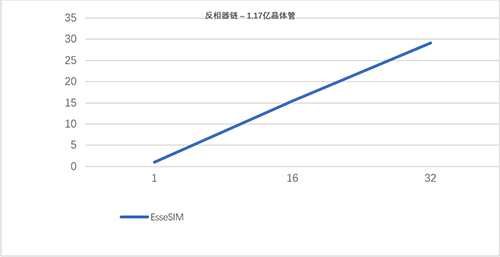

  • 基于电路分割的分布式并行仿真加速技术,保证了良好的并行加速性能;

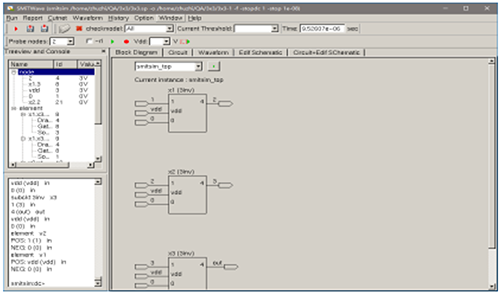

  • 交互式仿真和信号波形显示集成,提供强大的电路调式功能。




产品功能

  • 支持TRAN、DC、AC、Noise、Tran-noise、Sweep、Monte-Carlo、FFT、Bisection、Harmonic-balance等仿真分析;

  • 支持晶体管老化引起的电路可靠性仿真分析;

  • 支持任意时间点的交互式瞬态仿真,增量仿真;

  • 支持Post-Layout仿真,支持模型降阶、寄生网表(dspf/spef)、反标的电路网表;

  • 支持并行加速仿真,可多核/CPU,多节点,云平台部署;

  • 支持成熟和先进技术节点标准SPICE模型,用户自有SPICE模型,自定义Verilog-A模型;

  • 兼容Hspice和Spectre输入文件,多种输出文件;

  • 配置电路图输入GUI;

  • 配置功能齐全的仿真信号波形显示器。


应用方案

  • 模拟电路设计和验证仿真;

  • 数字电路单元特征化仿真;

  • 混合电路、数字电路模块验证仿真;

  • 晶体管老化可靠性设计仿真。


产品简介

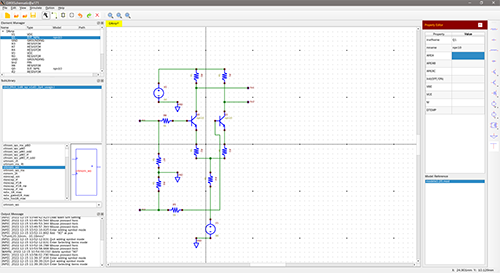

芯天成电路图输入软件EsseSchema,国微芯自主研发,旨在为用户提供更加清晰快捷的电路设计界面,提供更加直观的参数设置界面和更简洁的模型导入窗口,以提高电路设计效率。

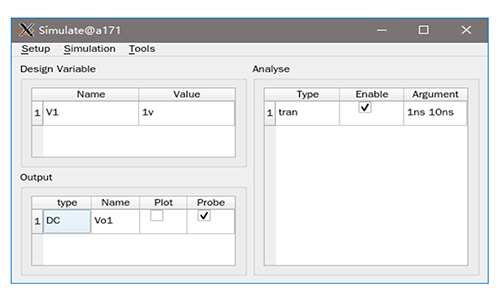

该产品使用了Qt的图元结构,在电路元件操作方面更加快速流畅,提供的Model-view功能,得以高效地修改电路参数,同时提供了仿真参数输入界面,使得仿真指令设置更加方便。
产品可以与EsseSIM和EsseWave集成,实现电路图输入与电路仿真和波形查看一体化,支持调用其它商用电路仿真软件。





Schema 1.png

产品功能


  •  支持电路的绘制、复制、粘贴、删除与移动、划线功能;

  •  支持项目的保存及加载,支持电路库创建与加载;

  •  支持视图放缩和动作的撤回与反撤回动作;

  • 多页面编辑电路,软件可插入大量电路图,减少查找的麻烦;

  • 支持端口,电容电阻等基本元件添加;

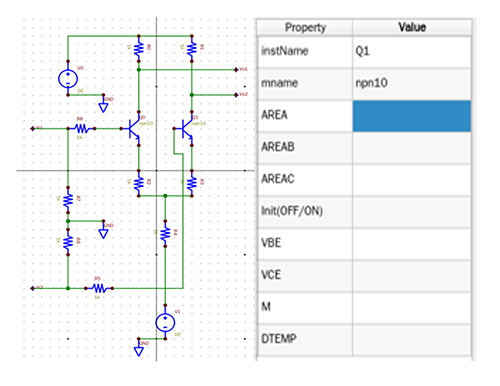

  •  参数和元件可视化,元件查找管理窗口,元件参数设置窗口与参数提示功能。

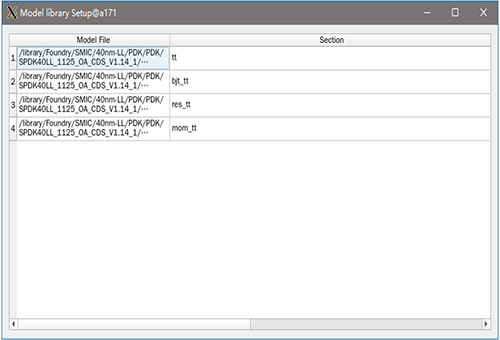

  • 支持模型库导入与其中的库电路添加。支持仿真参数如温度,option,TRAN、DC、AC、Noise和外部变量等设置;

  • 支持网表输出,兼容主要商业电路仿真软件格式;

  • 支持其它商用电路仿真软件仿真;

  • 与EsseSIM和EsseWave集成实现电路仿真与波形查看一体化。



  • 自定义界面的外观主题,包括线、背景和元件等的颜色;

  • 支持日志记录输出与关闭。


应用方案


  •  模拟电路设计;

  •  电路网表编辑,格式转换。


产品简介

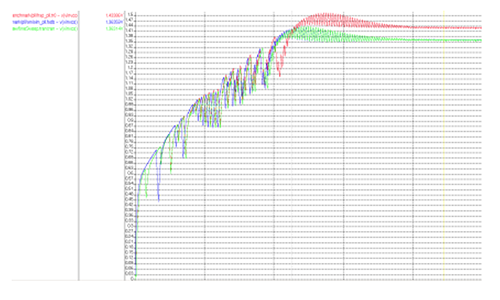

芯天成高性能波形显示系统EsseWave,支持读取主流商用仿真软件的输出文件,可以快速的载入数据和显示波形,系统具备强大的图形分析、计算、显示和诊断功能。

核心优势

  •   快速的数据载入和显示;

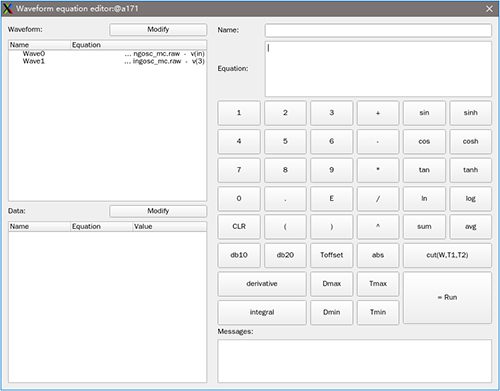

  •  丰富的计算器功能用于信号的后处理和分析;

  •  可代替其他波形查看器用于电路仿真结果的查看和分析;

  •  可与电路图输入系统联调显示。


产品功能


应用方案

  • 查看分析EsseSIM和其它主流商业仿真工具仿真信号波形;

  • 与EsseSchema和EsseSIM集成,建立电路调试平台。
